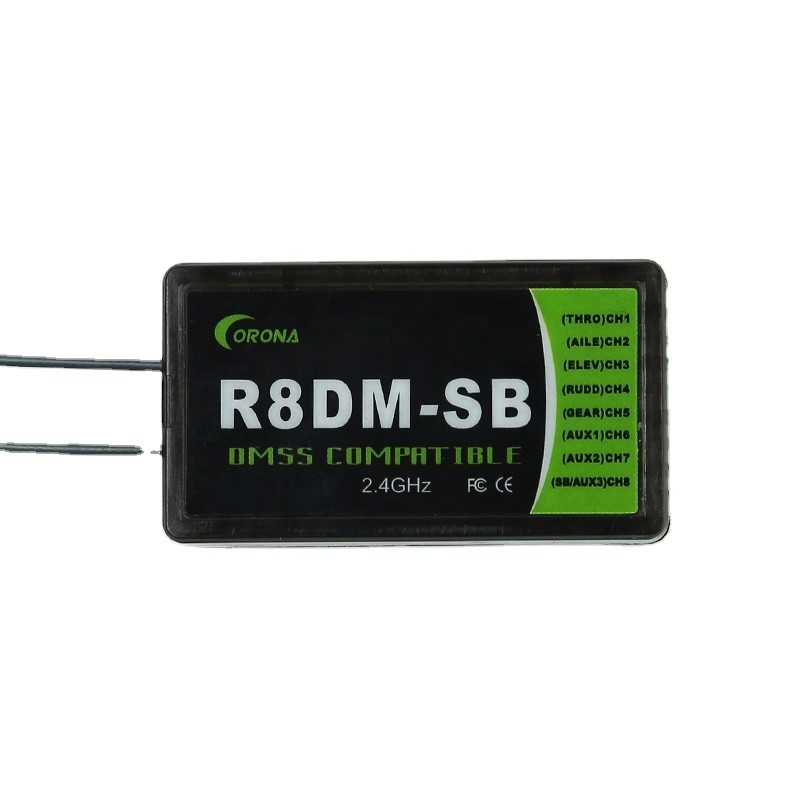

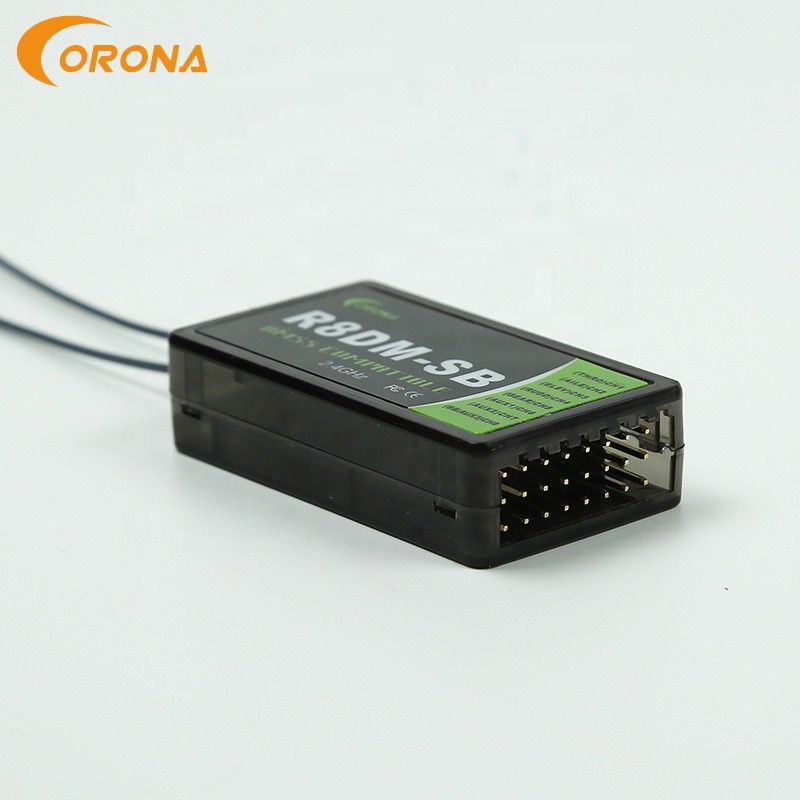

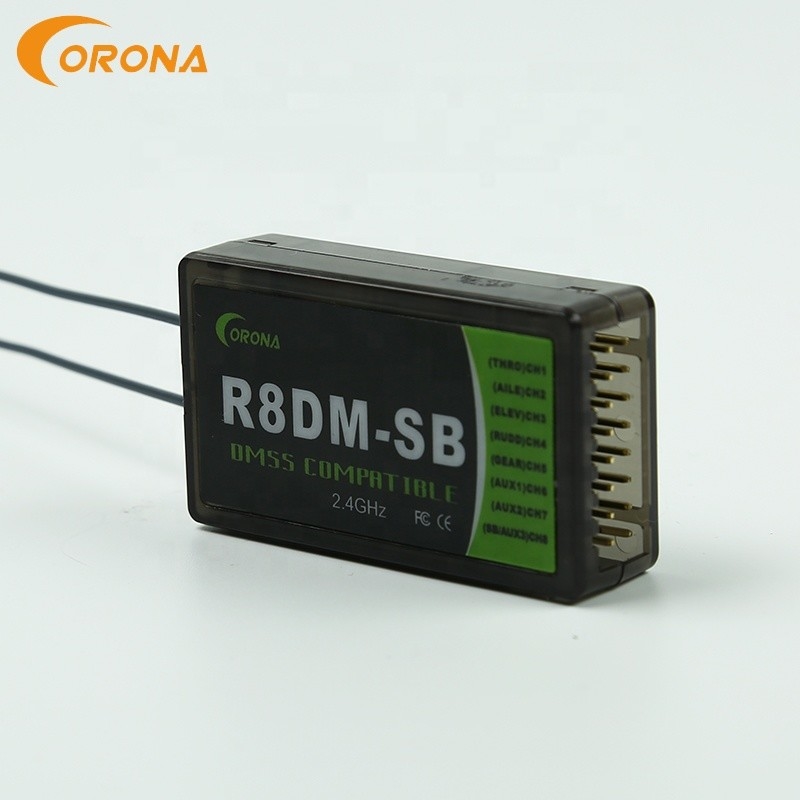

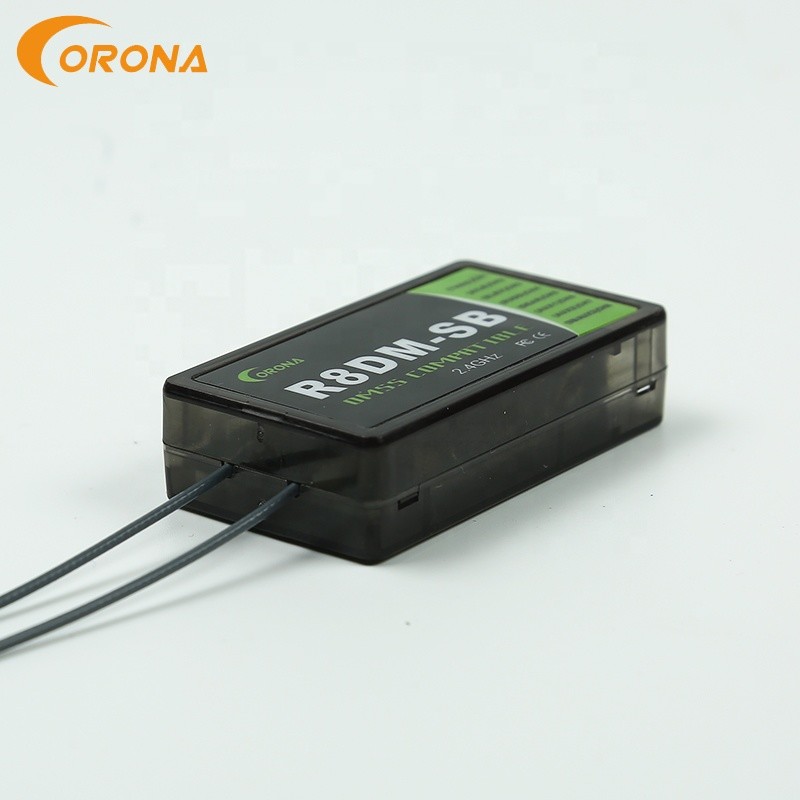

گیرنده Dmss Module Jr برای فروش ریموت کنترل 2.4 گرمی برای XG6 XG7 XG8 XG11 XG14 Corona R8DM-SB

گیرنده JR DMSS کنترل از راه دور Corona R8DM-SB 2.4g برای XG6، XG7، XG8، XG11 و XG14


توضیحات محصول :








بسته بندی و تحویل
واحدهای فروش: تک کالا
اندازه بسته بندی تکی: 10X14.2X3 سانتی متر
وزن ناخالص تک: 0.032 کیلوگرم
ویژگی:

• دبلیوبدون استفاده از خروجی S.bus پشتیبانی کانال های سروو را گسترش می دهد، R8DM دارای 8 کانال PWM، R6DM دارای 6 کانال PWM و R4DM دارای 4 کانال PWM است.
• با استفاده ازخروجی S.BUS از گسترش کانال های سروو پشتیبانی می کند، R8DM سیگنال S.BUS را خروجی می دهددر 8^هفتمکانال،R6DM سیگنال S.BUS را روشن می کند6^هفتمکانال وسیگنال خروجی R4DM روشن است4^هفتمکانال، بقیه کانال ها هنوز سیگنال استاندارد PWM را صادر می کنند.
• تأخیر 13 میلی‌ثانیه زیرربط دادنباJR-XG7، و 14 میلی‌ثانیه تأخیر در زیر خطپادشاهبا سایر فرستنده ها

مشخصات فنی:

• محدوده ولتاژ: 3.6 تا 8.5 ولت
• جریان عملیاتی: 35mA~60mA
• دمای عملیاتی: -10 تا 70 درجه سانتیگراد
• تأخیر: 13 میلی‌ثانیه یا 14 میلی‌ثانیه
• حساسیت: حدود -100dBm برای R8DM، -98dBm برای R6DM و -96dBm برای R4DM
• وزن: 11 گرم برای R8DM، 8 گرم برای R6DM و 7 گرم برای R4DM

بسته بندی محصول:
گیرنده x1
اتصال کوتاه x1،
ابزار پیچ گوشتی x1
روش اتصال:

1. فرستنده JR DMSS را روشن کنید، آن را در فاصله 0.5 تا 1.0 متری گیرنده نگه دارید.هنگام روشن شدن فرستنده، هرگونه عملیات اضافی روی فرستنده مجاز نیست.
2. یک اتصال کوتاه وارد کنید.مکان درج با فرستنده های مختلف تغییر می کند.همانطور که در تصویر زیر نشان داده شده است یک اتصال کوتاه وصل کنید:

قرار دادن اتصال کوتاه هنگام اتصال مانند تصاویر بالا.
نکات: مکان درج با فرستنده های مختلف تغییر می کند.


3. با فشار دادن دکمه گیرنده، باتری را به گیرنده وصل کنید.LED قرمز روشن است و LED سبز خاموش می شود زمانی که گیرنده در حال جستجوی سیگنال ها است، و سپس، چرخش به LED سبز و LED قرمز خاموش است، که نشان می دهد اتصال موفقیت آمیز است.

تنظیمات ایمن خرابی:
R8DM، R6DM یا R4DM بر روی فرستنده DMSS مانند عملکرد گیرنده‌های JR DMSS ایمن هستند.ما به شدت توصیه می کنیم قبل از پرواز با مدل های خود، ویژگی Failsafe را تنظیم کنید.یک تنظیم مفید Failsafe می‌تواند دریچه گاز مدل را پس از از دست دادن سیگنال از دست بدهد تا به‌طور غیرقابل کنترلی پرواز نکند.
شرح سوئیچینگ عملکرد حالت خروجی SBUS و حالت خروجی غیر sbus:
اگر گیرنده شما به فرستنده شما متصل است، لطفا فرستنده خود را خاموش کنید.هنگامی که چراغ LED گیرنده شما قرمز است، دکمه را فشار دهید و آن را بیش از 6 ثانیه نگه دارید و بیش از 10 ثانیه نکنید، دکمه را رها کنید تا فلاش LED سبز رنگ را ببینید.پس از آن، با فشار دادن مجدد دکمه در حال حاضر، گیرنده به نور قرمز باز می گردد، که یک سوئیچ حالت خروجی کامل را با موفقیت نشان می دهد.
هنگامی که چراغ سبز آهسته چشمک می زند، نشان می دهد که حالت خروجی غیر SBUS به حالت خروجی SBUS تغییر می کند، و هنگامی که چراغ سبز به سرعت چشمک می زند، حالت خروجی SBUS را به حالت خروجی غیر SBUS تغییر می دهد.
در حالت خروجی SBUS، می توانید خروجی S.BUS را در آخرین کانال سروو دریافت کنید و عملکرد کانال های دیگر تغییر نمی کند.
توجه: اگر می خواهید گیرنده را به حالت عادی بازنشانی کنید، می توانید گیرنده را به فرستنده خود دوباره متصل کنید.یا دوباره تغییر حالت را انجام دهید.
Uدر وضعیت کاری،وضعیت LED نشان دادمانند زیر:
